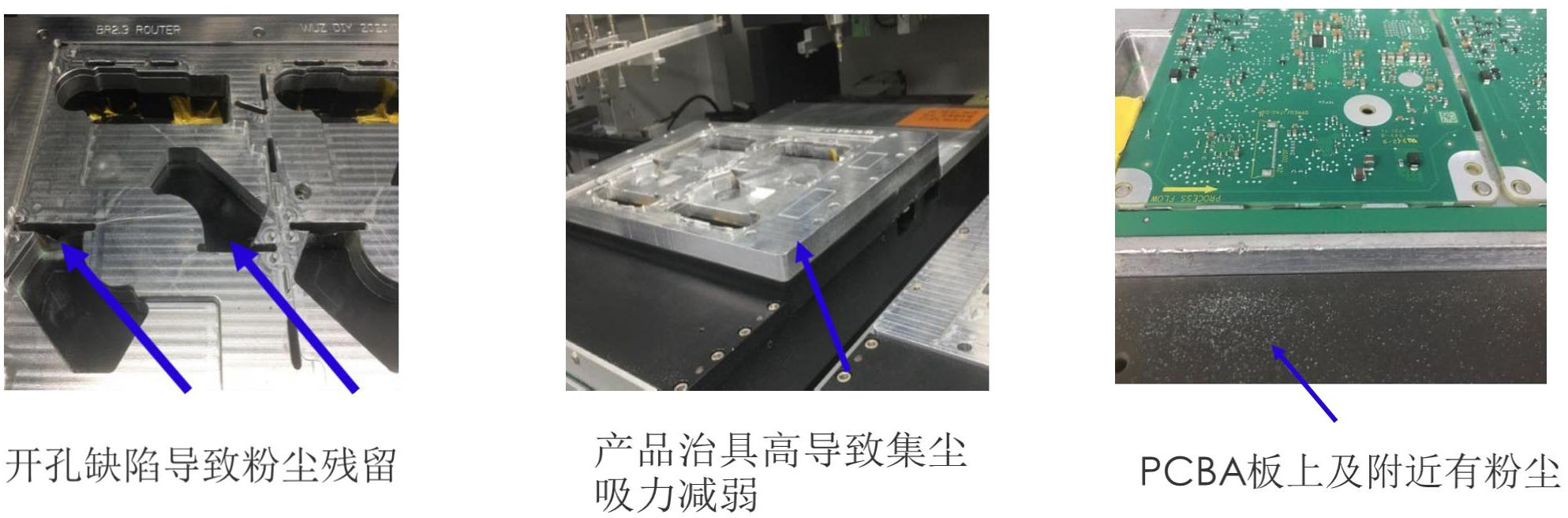

粉塵殘留分析
1.PCB零件高度不同，PCB治具高度不同，集塵效果有差異
2.PCB切割點位置設計造成治具開孔缺陷
3.設備本身吸塵效果無法達到100%
4.個別粉塵顆粒被靜電吸附

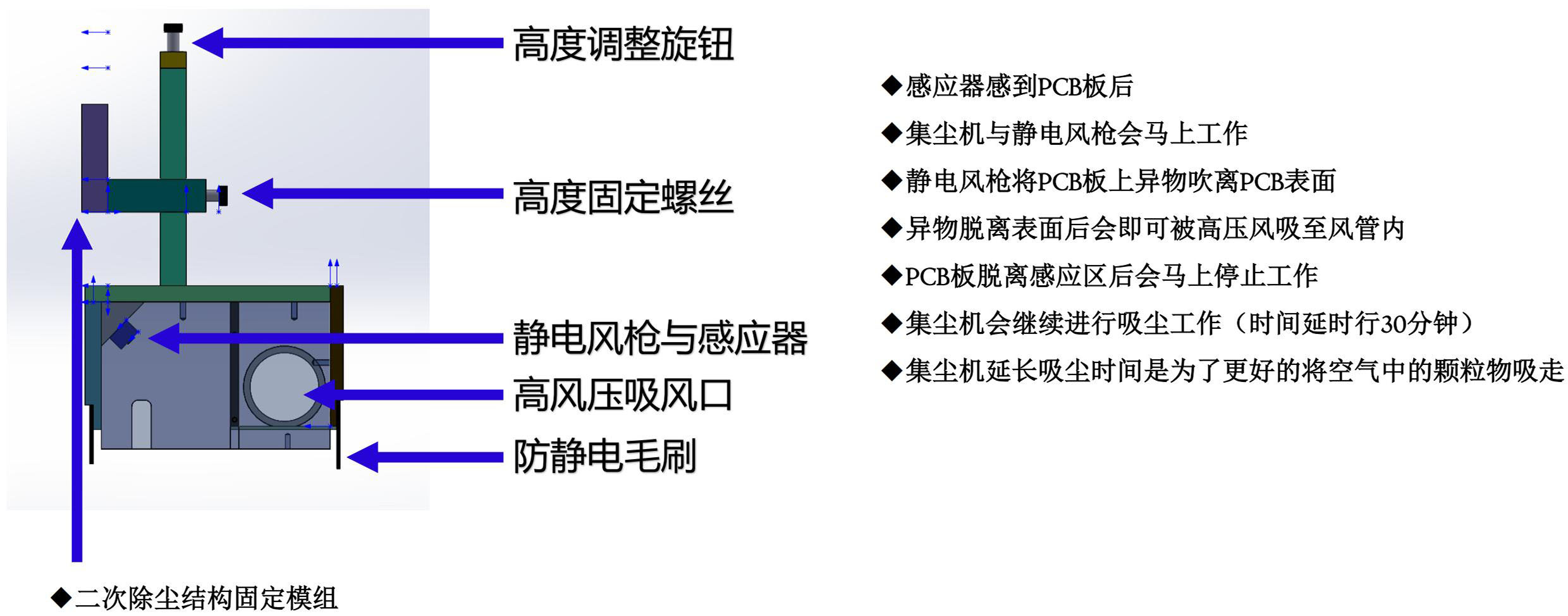

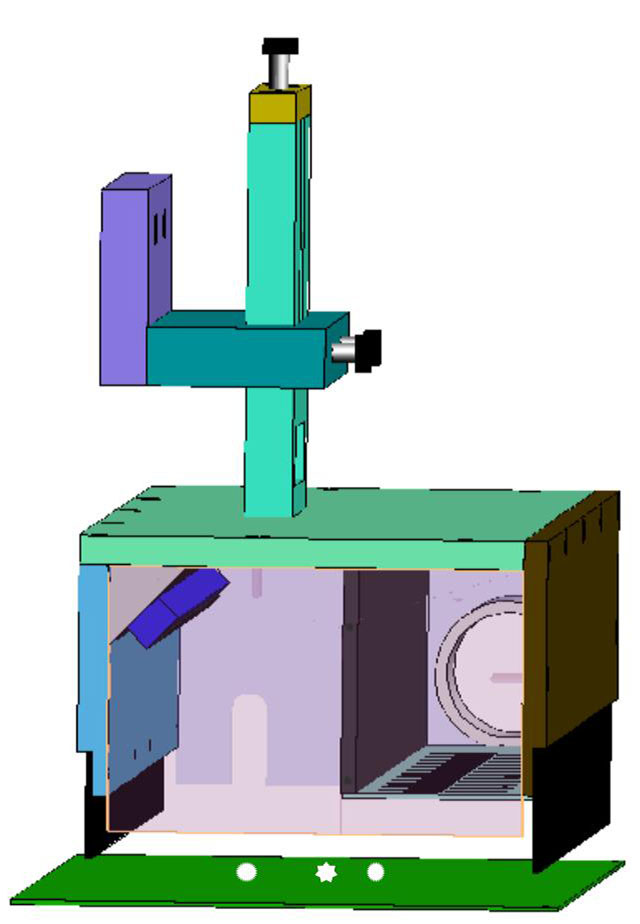

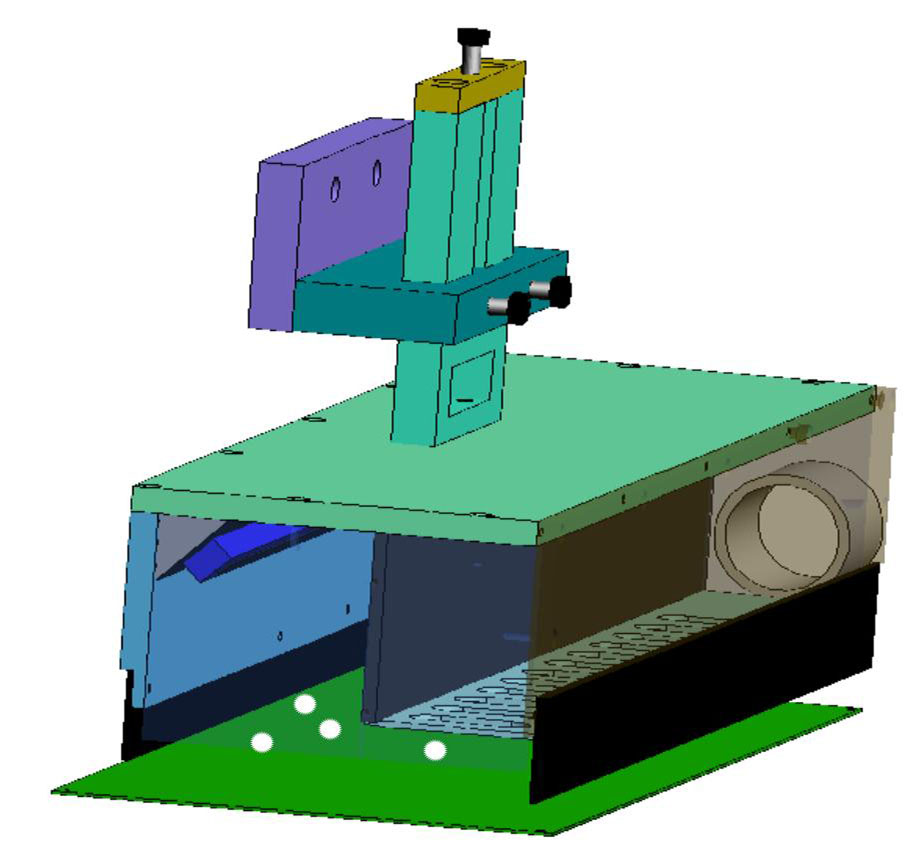

二次除塵結構簡介
二次除塵工作原理
- 通過對現場情況相關粉塵分板改善如下：
- 解決PCBA上殘留粉塵首先用靜電風槍將粉塵吹離PCBA表面
- 再用高風壓集塵機將空氣中的粉塵快速吸到集塵機內
- 靜電風槍傾斜35角吹氣
- 前後兩側有靜電毛刷密封
- 靜電風槍吹射出的角度剛好可到達吸風口
- 從而將粉塵與高壓氣體一併吸至管內

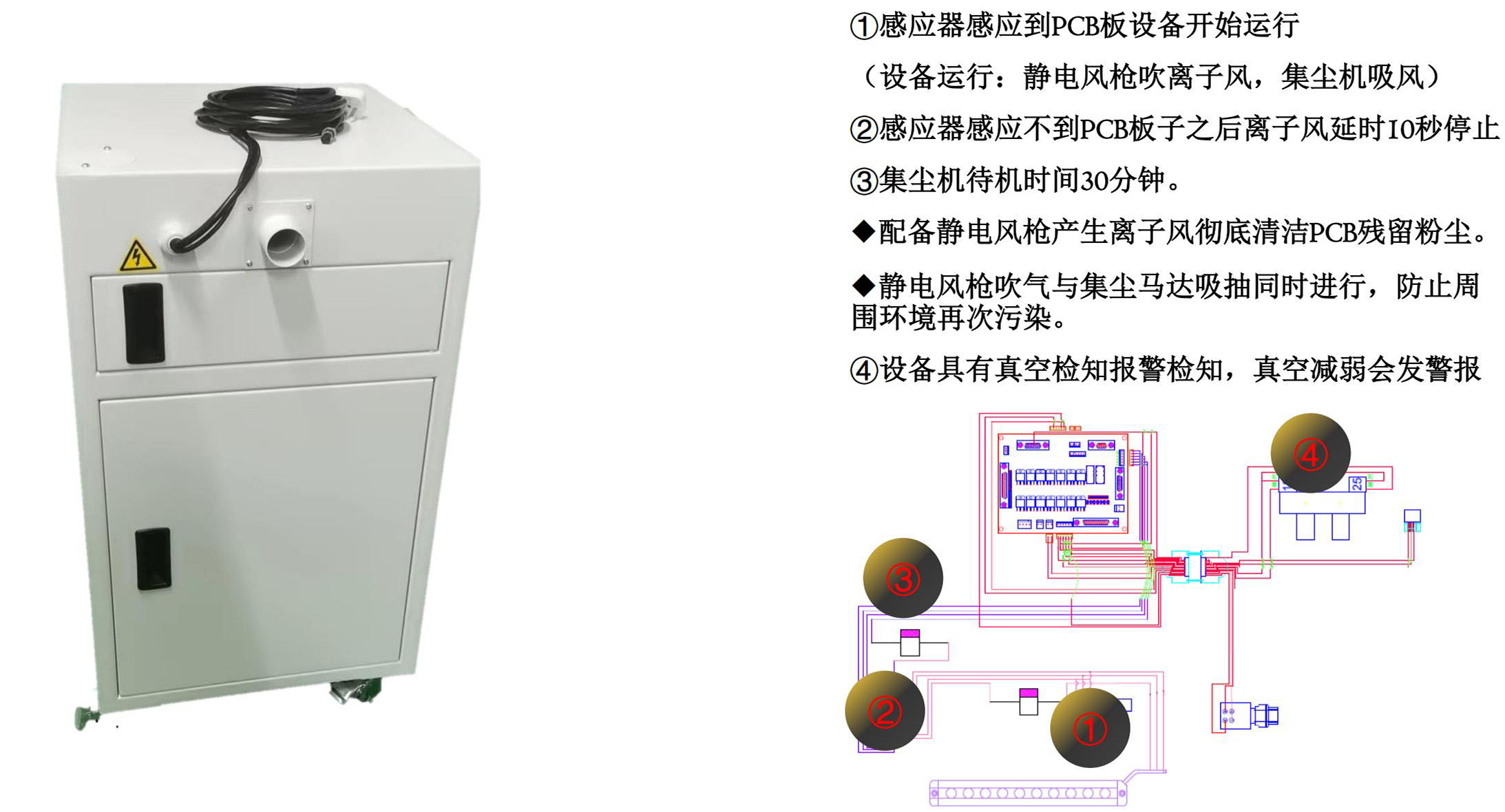

二次除塵線路控制原理

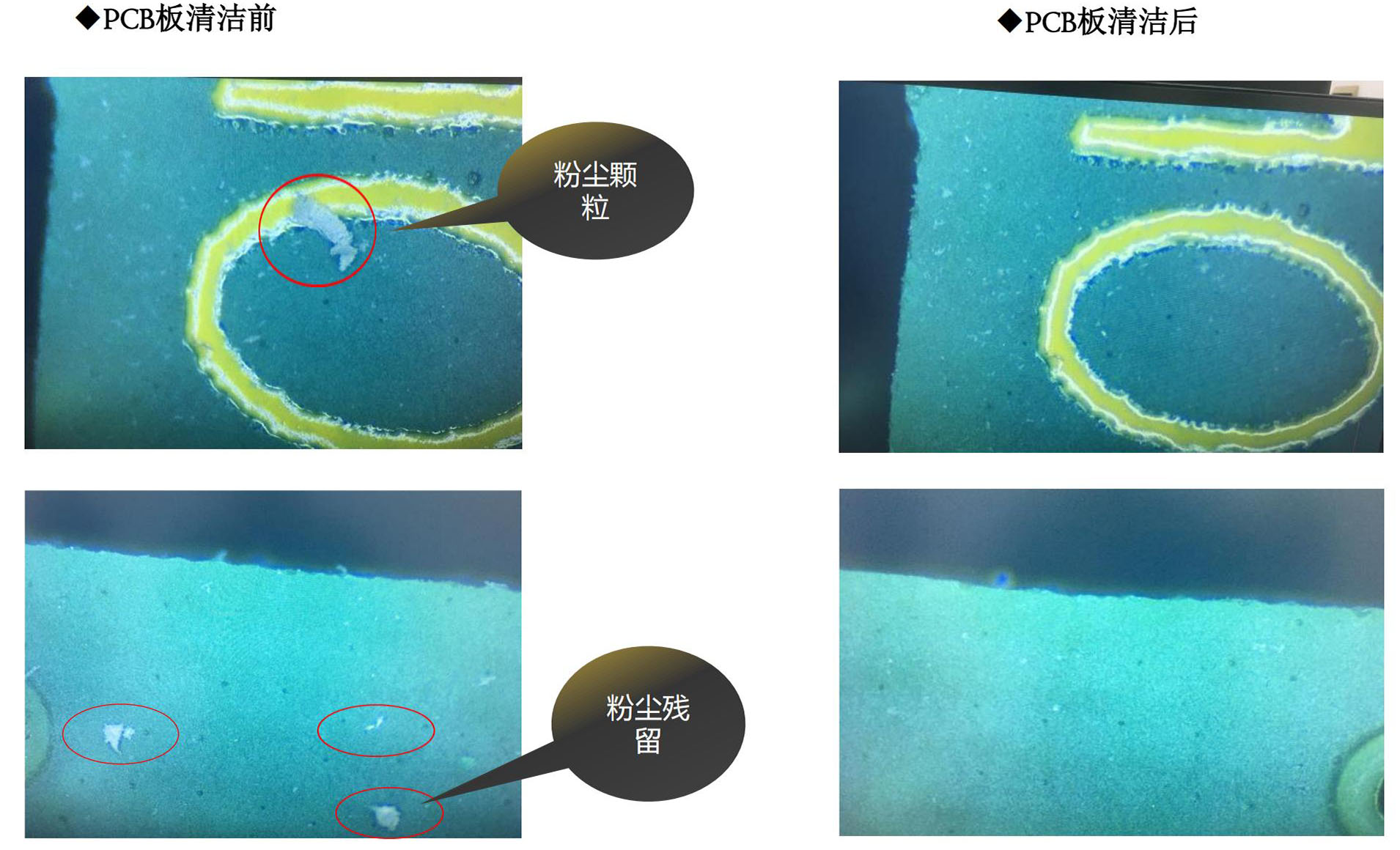

使用前後對比

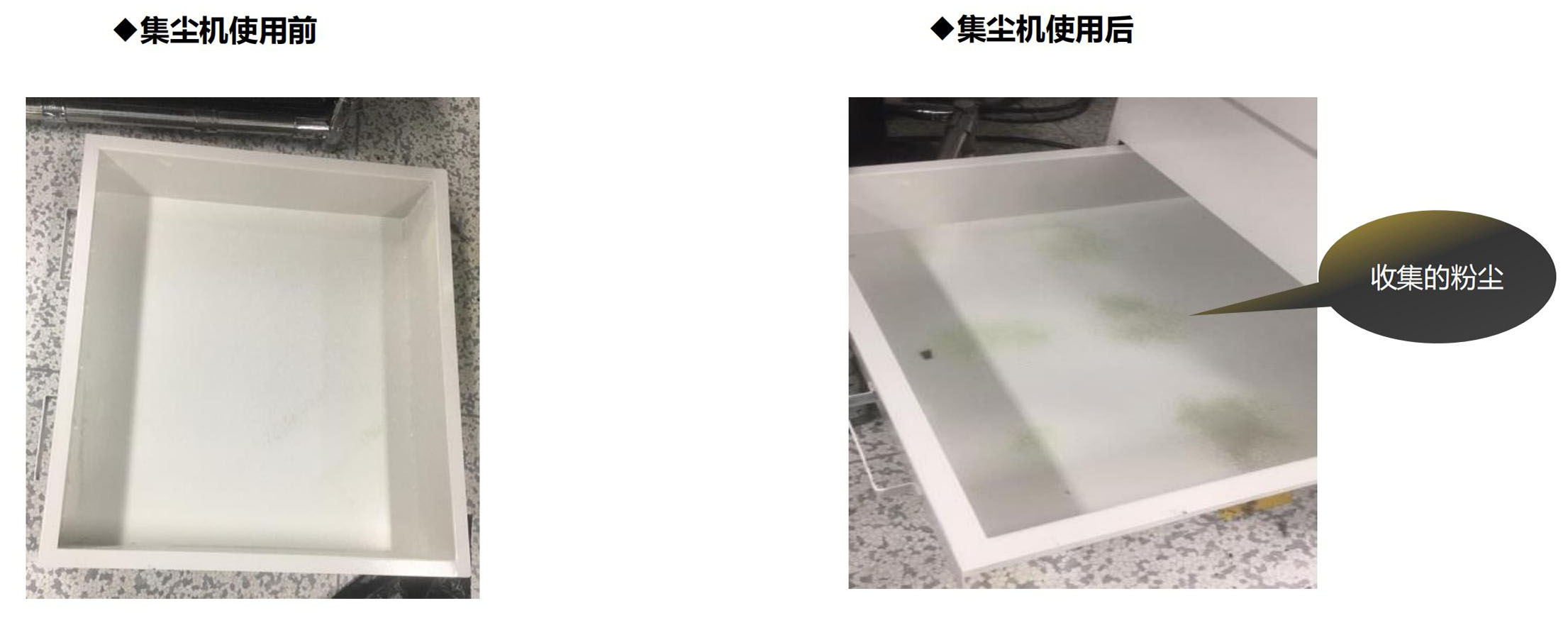

集塵機使用前後對比
二次除塵應用範圍說明
1.全觸摸操作；
2.專業大氣操作介面設計；
3.機器運行文字顯示；
4.機器報警資訊文字顯示；
5.可單獨設定離子風清潔時間；
6.單獨設定機器待機時間（集塵馬達運轉時間）
