設備規格參數
| 設備尺寸 | L1220mm*W1450mm*H1420mm |
| 工作區域（可加工行程） | 320mm*460mm |
| CCD | SONY（540X);鏡頭（可選配) |
| 主軸 | 進口主軸（NSK） |
| 絲杆、導軌 | TBI |
| 伺服電機 | 松下A6 400W和松下A6 200W |
| 工控主機 | 戴爾 |
| 操作系統 | 戴爾、Windows7 |
| 主軸轉速 | 3000-42000轉/ 分鐘( 可選項） |
| X、Y、Z軸驅動速度 | X、Y軸至少700mm/s，Z軸至少300mm/s伺服達方式驅動 |
| 切割PCB厚度範圍 | 0.5-3mm |
| 切割精度、能力 | ± 0.02mm（必須項）具有切割直線、圓弧、圓、L型、U型、郵票孔機種、V卡槽機種的能力必須項 |
| 刀具更換方式 | 手動換刀（需工具專用扳手更換） |
| Table 數量、功能 | 2個、單Table，左右Table交替及並行Table運行方式，設備能實現兩個Table同時功能 |
| 主軸冷卻系統 | 風冷方式 |
| 集塵器功率及方式 | 3.5kw 380V三相電機、外置式上/下集塵（可選項） |
| 氣壓 | 0.6Mpa以上 |
| 噪音控制 | 運行時，雜訊大於等於80分貝 （離設備一米距離測量） |

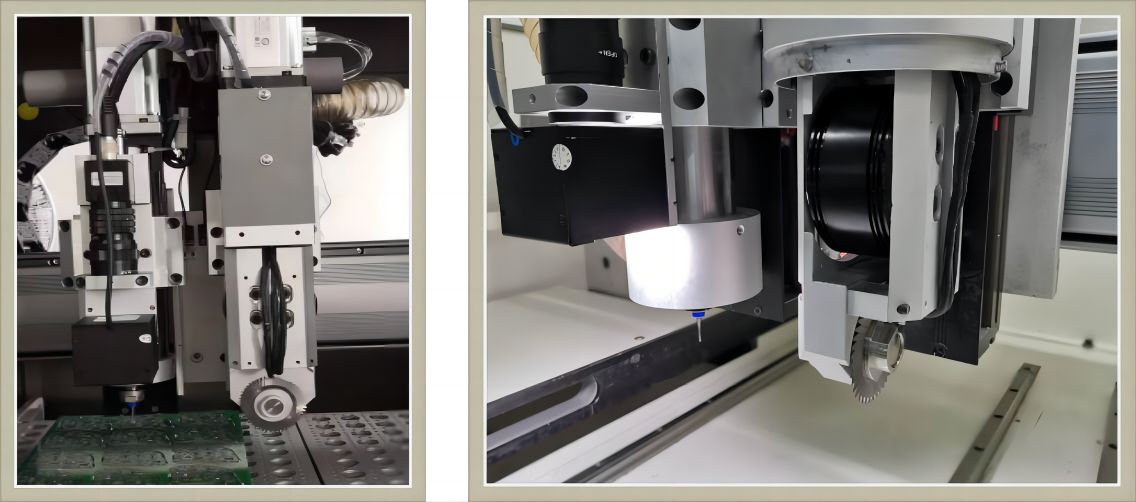

設備內部介紹
設備特點
1.產品切割斷面平整光滑，無崩邊毛刺。分板精度高，切割尺寸一致好。
2.刀片線速度3200M/Min.分板應力小，實際測試分板應力是銑刀式分板應力的一半不到。
3.分板效率快，實際分板速度每秒100mm以上。
4.設備精度：±0.01mm。分板精度：±0.05mm
5.採用高品質，耐高溫不易磨損的晶圓切割刀片。我司採用max79mm直徑刀片，節約刀片，根據實際回饋結果一張刀片能使用兩個星期以上。同時對於PCBA上面有高的元器件也能切割，限高10mm以內。
6.防呆功能：
1)PCBA未放好或不同型號，Mark點識別報警。
2)PCBA未吸附固定，吸附負壓表報警。
3)刀片磨損Z軸自動補償，到達極限設備報警。

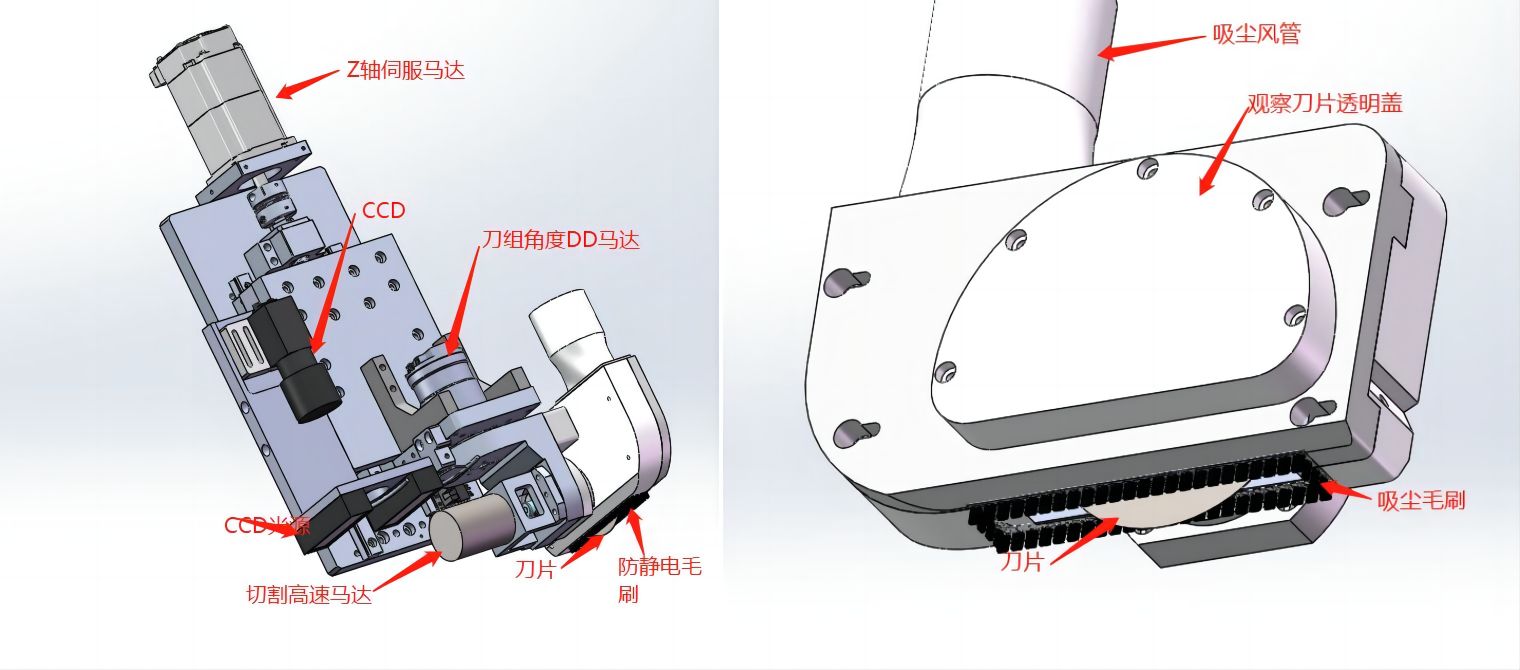

Z軸簡介

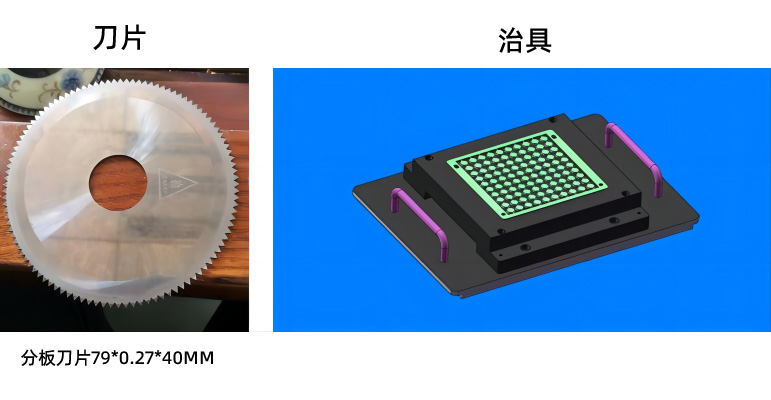

刀片與治具
切割視頻
