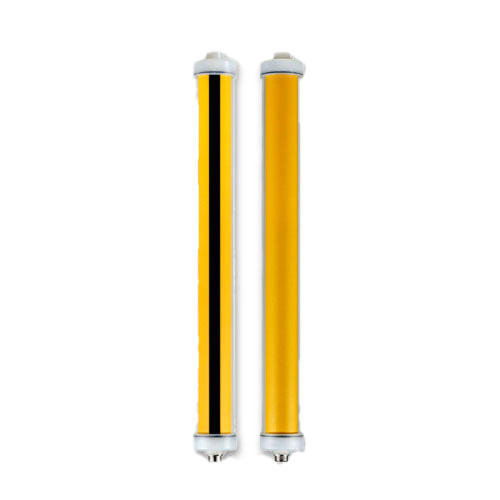

產品特點
✤完善的自檢功能，提升設備安全性
✤全系列可配置線同步或光同步
✤專業防水結構技術，防水等級IP68級
✤反應靈敏，回應時間小於15ms
✤可定制掩碼（浮動/固定消隱）功能
✤抗電磁、變頻器、鐳射、太陽光干擾
✤直接與PLC連接或其他上位機控制
✤外觀小巧，直徑37mm，適合多種場合使用
技術參數
| 光柵類型 | 防水型 |
| 截面尺寸 | 直徑37mm（圓型） |
| 光束數量 | 4-150束（常規） |
| 光軸間距 | 10mm/20mm/30mm/40mm |
| 保護高度 | 40-2000mm（常規） |
| 對射距離 | 0.1-3m |
| 電源電壓 | DC24V±10% |
| 回應時間 | ≤15ms |
| 信號輸出 | NPN/PNP（可選） |
| 同步類型 | 光同步/線同步（可選） |
| 光幕形式 | 對射型 |
| 外殼防護等級 | IP67/IP68 |
| 連接類型 | 航插（3針/4針）/（4針/5針） |
| 負載電流 | <120ma< td=“”> |
| 工作電流 | <200ma< td=“”> |
| 紅外波長 | 紅外發光二極體940nm |
| 抗干擾能力 | 10000Lux |
| 主體外形材質 | 鋁合金/亞克力/聚酯 |
| 電路保護 | 反接保護/輸出短路保護/超載保護 |
| 消耗功率 | 3-8W |
| 工作溫度 | -15℃--65℃ |
| 環境溫度 | 20C，RH≤85% |
| 介電強度 | DC30V.5A |
| 絕緣電阻 | ＞100 MΩ |
| 產品認證 | CE FCC |
| 外殼顏色 | 黃色 |
| 產品重量 | 隨著光柵高度（長度）而變化 |
| 產品應用 | 各類自動化設備、包裝機工業、食品製造業、電子行業、五金製造業等 |

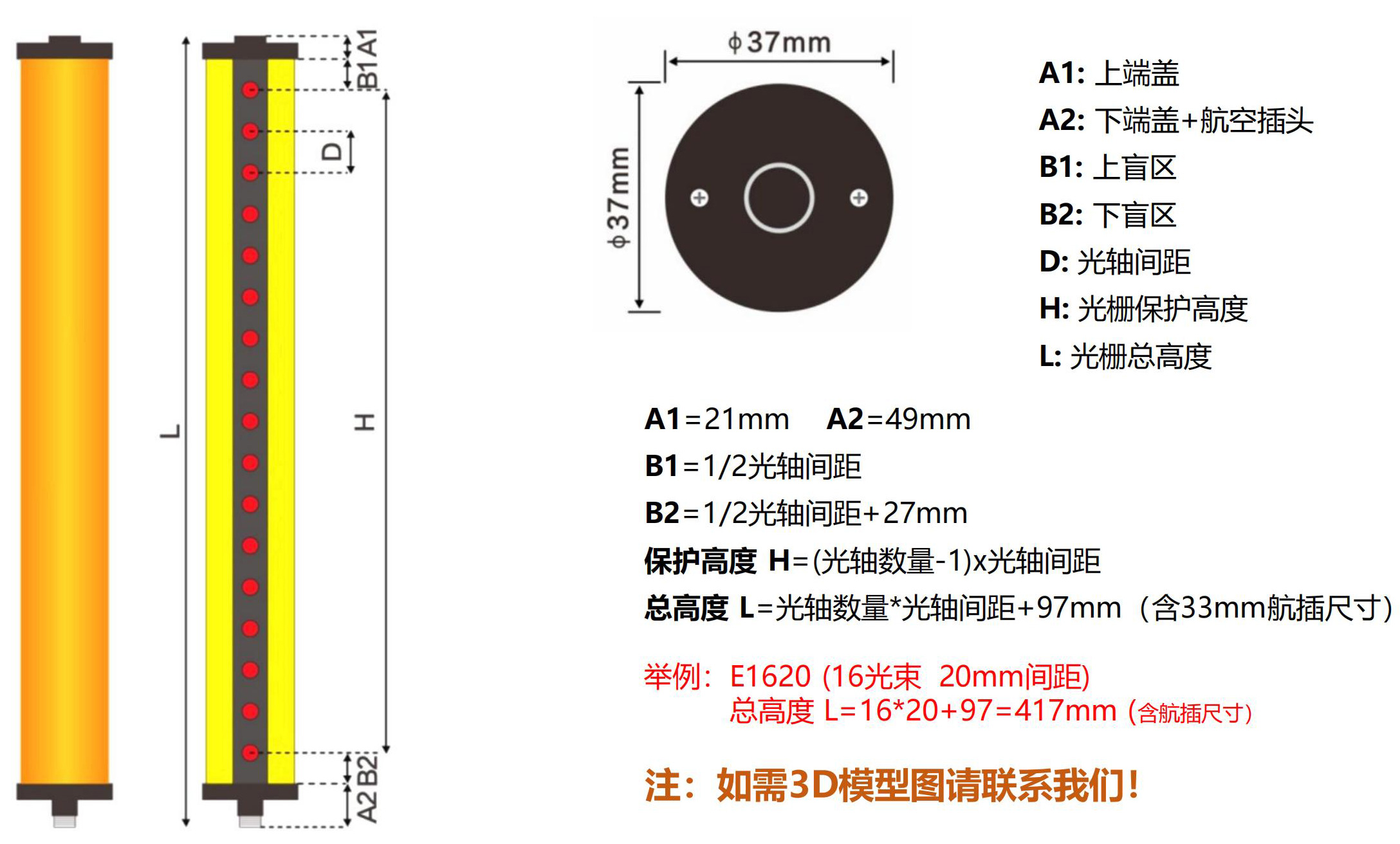

產品尺寸圖
尺寸數據表
| 光軸點數 | D(光軸間距) | A1(上端蓋) |
A2(下端蓋+航空插 頭 ) |
B1(上盲區) | B2(下盲區） | H(保護高度) | L(總高度) |
| N | 10mm | 21mm | 49mm | 5mm | 32mm | H=(N-1)*10 | L=N*D+97 |
| N | 20mm | 21mm | 49mm | 10mm | 37mm | H=(N-1)*20 | L=N*D+97 |
| N | 30mm | 21mm | 49mm | 15mm | 42mm | H=(N-1)*30 | L=N*D+97 |
| N | 40mm | 21mm | 49mm | 20mm | 47mm | H=(N-1)*40 | L=N*D+97 |

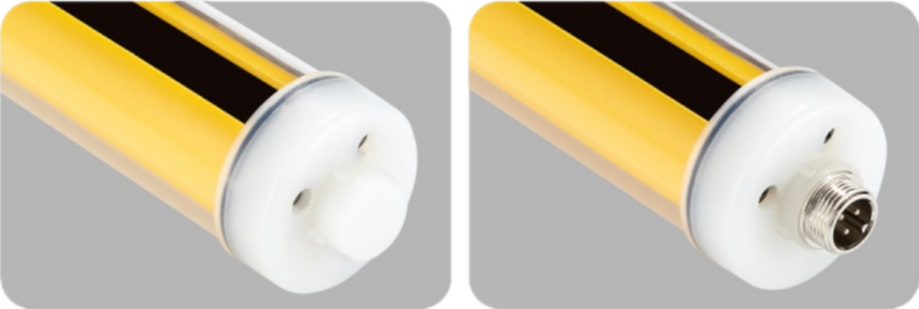

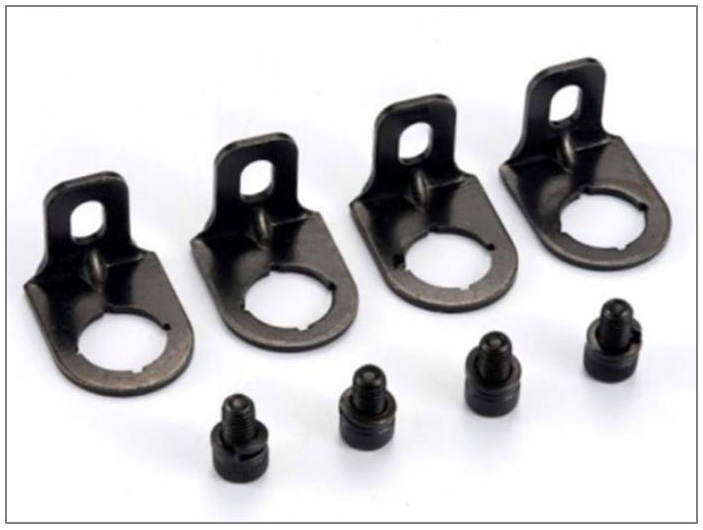

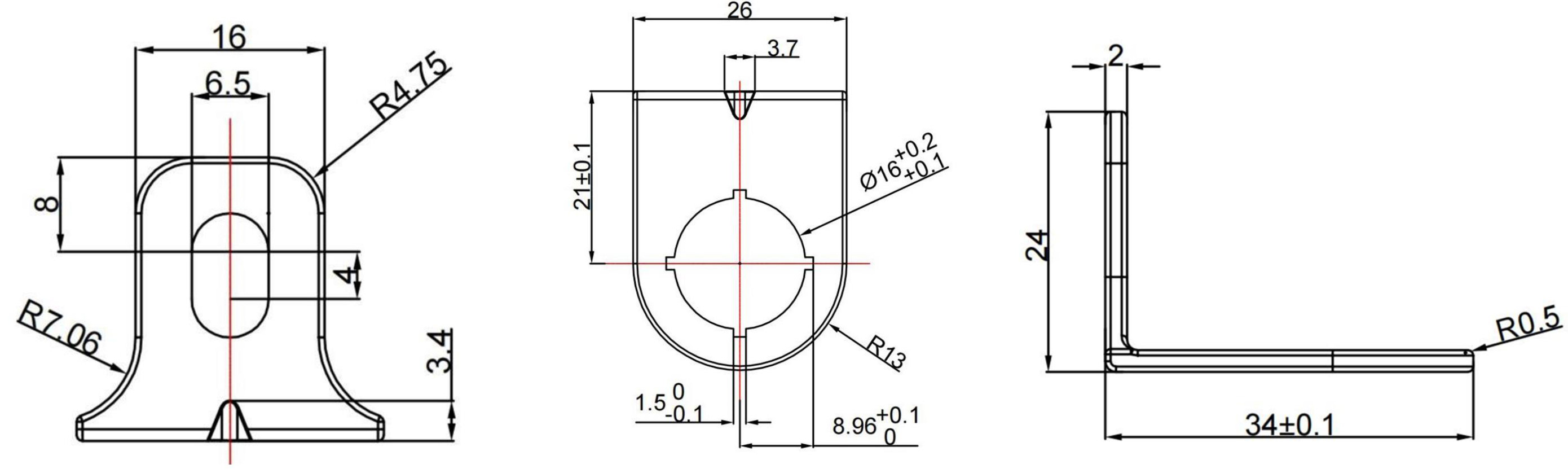

固定支架種類

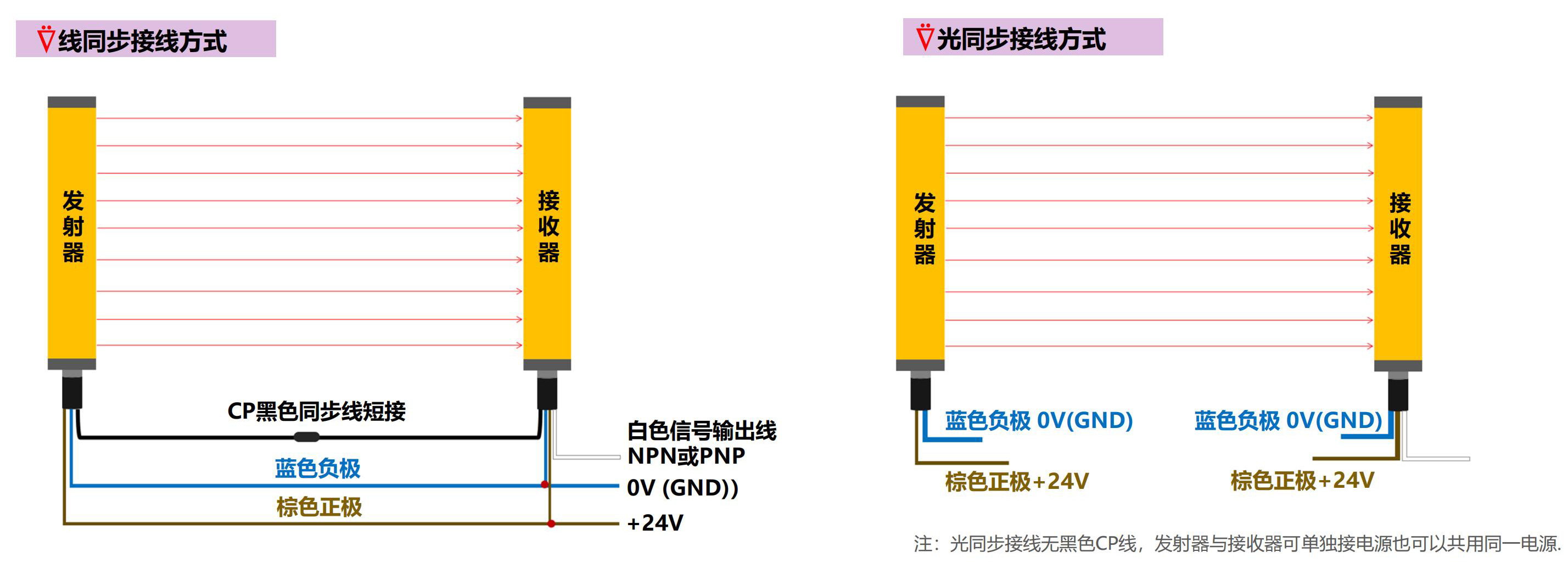

產品接線圖

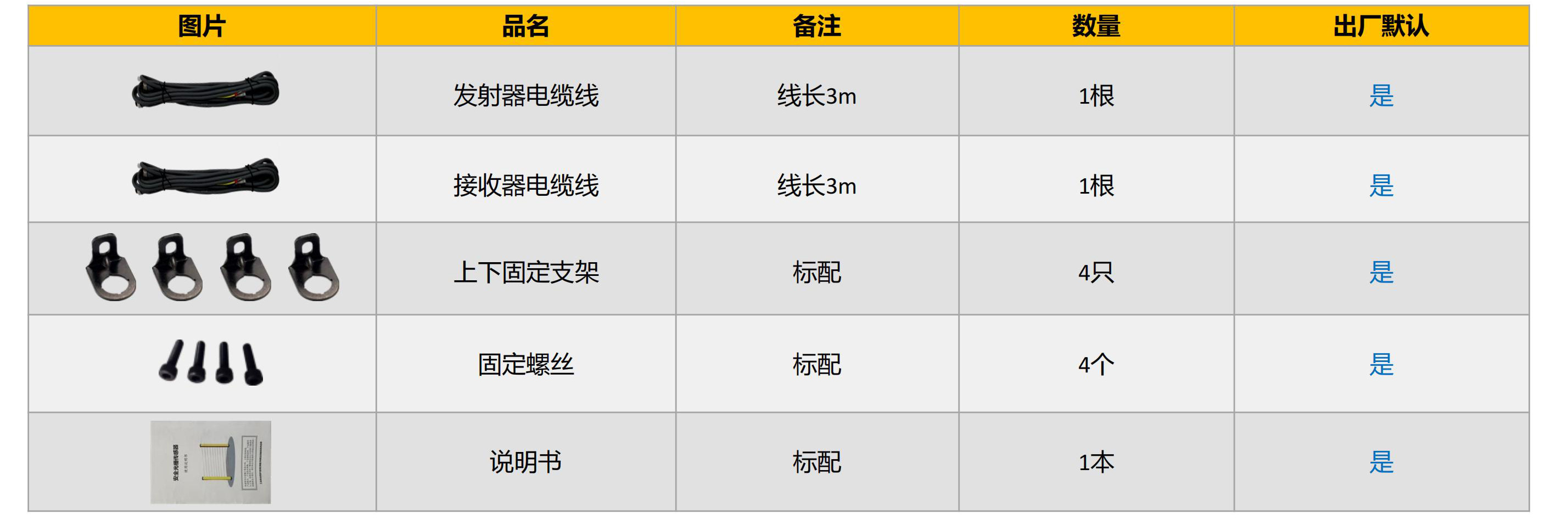

出廠標準配件
規格型號組成說明

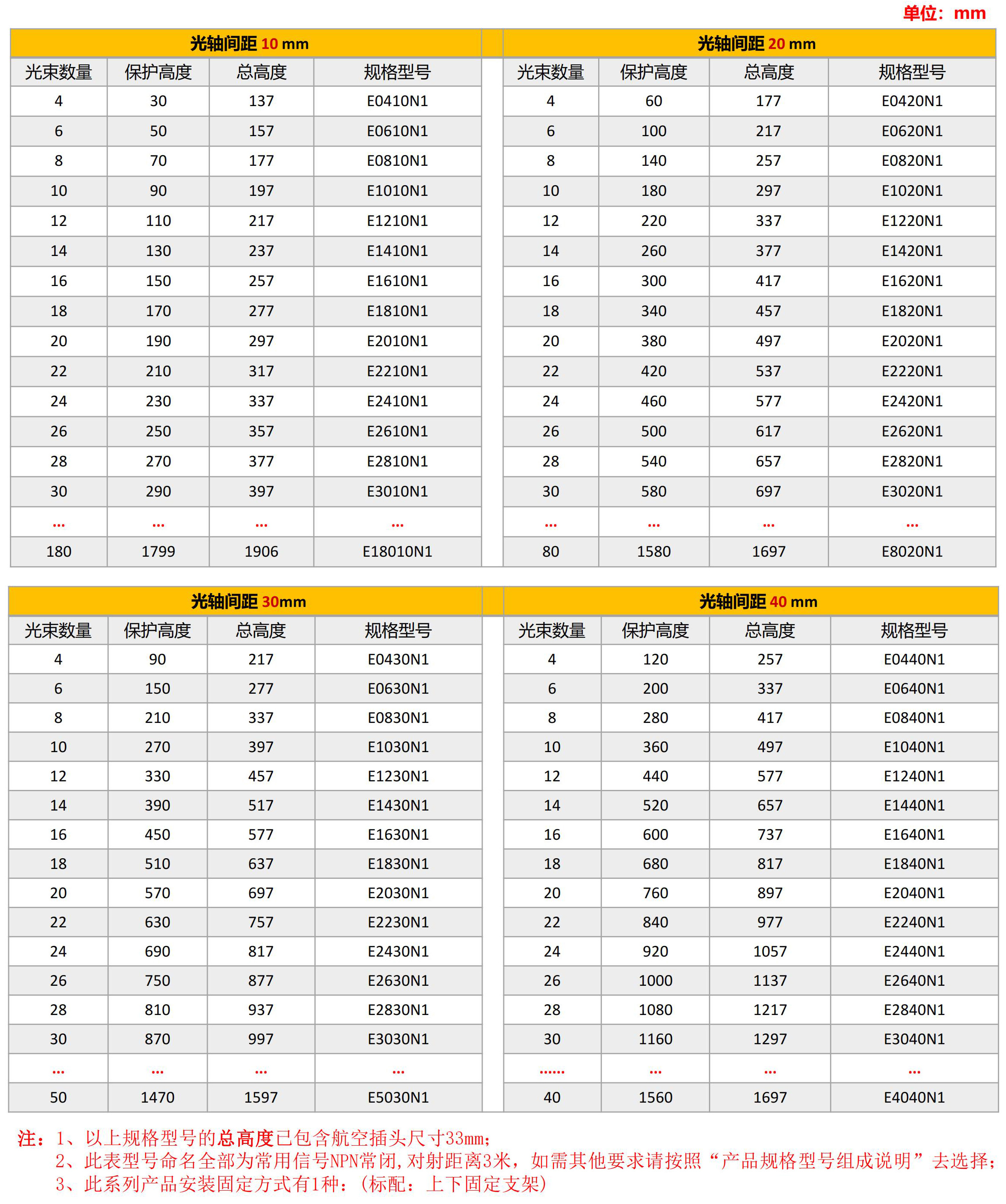

規格型號一覽表
